ТС — железобетонная безнапорная раструбная труба по ГОСТ 6482, 100 — внутренний диаметр в сантиметрах (1000 мм), 30 — полезная длина в дециметрах (3000 мм), 3 — группа по несущей способности. В карточке при этом стоит 3150 мм: это полная длина вместе с раструбом, 150 мм которого перекрываются соседним звеном.

Полная — это габарит для перевозки и складирования, полезная — то, что реально прибавляется к трассе. Разница 150 мм на каждом звене: у ТС 40.25 полная длина 2650 мм, полезная 2500; у ТС 100.30 — 3150 и 3000. На сотне метров это 40 звеньев вместо 38 и 34 вместо 32.

Да, на каждый стык, и в цену трубы она не входит — в разделе манжеты стоят отдельными позициями под каждый диаметр от ТС 40 до ТС 120. Резиновое кольцо надевается на гладкий конец звена и обжимается при заводке в раструб. Без него стык негерметичен: линия подтапливается грунтовой водой снаружи и подмывает засыпку изнутри. На 100 м трассы из звеньев 2650 мм нужно порядка 40 манжет.

Звено Ø400 — 0,55 т, Ø600 — 1,01 т, Ø800 — 1,88–2,25 т, Ø1000 — 2,74–3,28 т, Ø1200 — 4,3 т. Ни одно из них не ставится вручную: трубу опускают в траншею экскаватором или краном за строп, заводя гладкий конец в раструб уже уложенного звена. Траншею под такой вес готовят заранее — с креплением стенок и песчаной постелью по уклону.

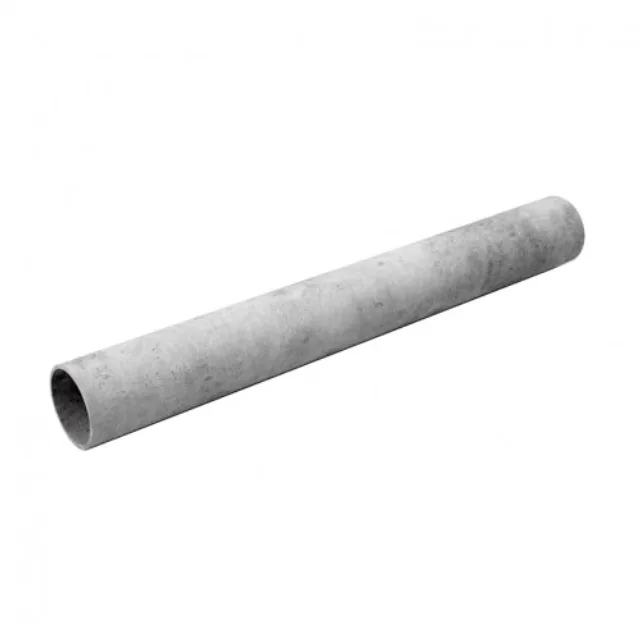

Безнапорные БНТ и БНТТ рассчитаны именно на самотёчные линии: наружную канализацию, ливнёвку, дренаж и водопропуск. Стык у них идёт на муфте с двумя резиновыми кольцами, а не на раструбе. Ограничение другое — по нагрузке сверху: под проезжей частью и под площадкой для техники ставят железобетонную трубу, асбестоцементную оставляют для участка и зон без движения.

Линия работает только уклоном, поэтому его выдерживают по нивелиру на всей длине, а не «на глаз от колодца до колодца». Общая логика: чем меньше диаметр, тем круче уклон — у Ø150–200 он в разы больше, чем у Ø800. Точное значение берут из проекта наружных сетей: слишком пологая труба заиливается, слишком крутая пропускает воду вперёд твёрдой фракции, и она оседает в лотке.
